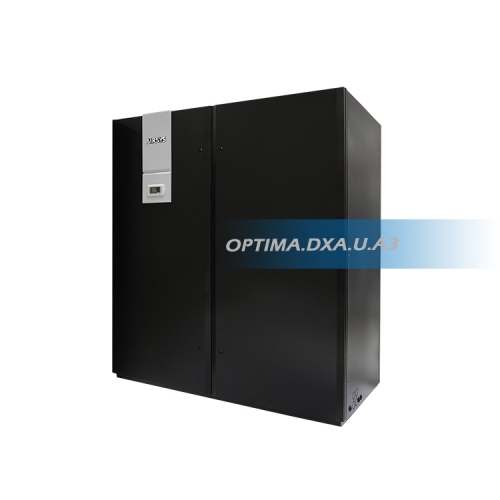

    OPTIMA机房专用空调机组

    顶部

    详细信息

    简介
    OPTIMA家族机房专用空调机组为机房提供精密的温度和湿度控制,具有极高的可靠性、稳定性以及节能性,满足24×7全天候连续运行要求,是绿色数据中心与各类电子设备机房的理想选择。 OPTIMA家族机房专用空调机组有多种制冷方式,包括直接蒸发风冷式、直接蒸发水冷式、单盘管冷冻水式及双盘管冷冻水式
    容量
    17.6kW~134.5kW
    应用场所
    数据中心与计算机房
    通讯设备机房
    其他电子设备机房
    大型医疗设备室
    恒温恒湿实验室
    恒温恒湿工艺环境,如精密加工,电子厂房等
    恒温恒湿储藏环境,如博物馆,档案馆,酒窖等
    主要特点

    高能效

    OPTIMA产品家族集成了众多的节能方法,DXA机组的平均能效比可达3.0以上;



    精确控制

    温度控制精度可达±1℃,湿度控制精度可达±5%,为机房设备创造更稳定的运行环境;



    多冷源形式可选

    冷源可以采用直接蒸发风冷、直接蒸发水冷,单盘管冷冻水或双盘管冷冻水, 客户可以根据现场情况自由选择;



    多种送风、回风方式

    上送风和下送风两种送风方式,上回风、下回风、前回风、后回风4种回风方式;



    EC风机

    除了OPTIMA.DXA标配AC风机选配EC风机外,其它系列均采用EC风机,在低负荷期间降低风机的转速,从而大幅度降低风机的能耗,并根据风系统压力的变化,及时自动调整风机的转速,保证必要的送风量或适应不同的风系统阻力;

    G4空气过滤器,可清洗,便于维护,使用寿命长;



    连续式冷凝压力控制系统,实现制冷系统的稳定运行;



    标准运行模式与节能运行模式两种方式可选,为用户提供了一种全新节能方案;



    电极式加湿系统;



    不锈钢绕片式电加热器。



    可选配置

    OPTIMA.DXA

    OPTIMA.DXW

    OPTIMA.CW

    OPTIMA.CWD

    无蜗壳后向离心风机,配三相EC交流电机

    无蜗壳后向离心风机,配三相AC交流电机

    过滤器风压差保护开关

    上送风电动止回阀

    上送风机组送风风帽

    下送风机组送风静压箱

    上送风后回风风箱

    高度可调的安装支架

    送风温度传感器

    地板积水报警组件

    彩色触摸屏图形显示手操器

    RS232通讯卡

    RS485通讯卡

    Pcoweb 通讯卡

    通讯协议转换器

    时钟卡

    电子膨胀阀

    可选使用R407c制冷剂的机组

     -20℃以下低温启动组件

    电源相序控制器

    电动3通阀

    注:“○”表示可选项,“—”表示无。



    OPTIMA.DXA(配置AC风机)

    型号



    16E1A1

    20E1A1

    26E1A2

    26E2A2

    30E1A2

    30E2A2

    35E1A2

    35E2A2

    40E2A3

    50E2A3

    60E2A4

    70E2A4

    80E2A4

    90E2A5

    100E2A5

    送风方式



    O:上送风;U:下送风

    机组供电



    380V/3Ph/50Hz

    制冷量(1)

    kW

    18.1

    20.3

    26.2

    26.1

    30.4

    31.6

    35.3

    36.9

    44.1

    50.5

    60.2

    70.6

    80.2

    90.1

    100.3

    压缩机



    全封闭涡旋式

    送风机





    形式



    无蜗壳AC后倾离心风机

    数量

    n.

    1

    1

    1

    1

    1

    1

    1

    1

    2

    2

    3

    3

    3

    3

    3

    风量

    m3/h

    6150

    6350

    9600

    9600

    9650

    9650

    9730

    9730

    12300

    12750

    19100

    19200

    19200

    28960

    28960

    电加热量

    kW

    6

    6

    9

    9

    9

    9

    9

    9

    13.5

    13.5

    18

    18

    18

    18

    18

    电加湿量

    kg/h

    3

    3

    5

    5

    5

    5

    5

    5

    8

    8

    8

    8

    8

    8

    8

    风冷室外机

































    型号*数量(2)



    CME5*1

    CME8*1

    CME10*1

    CME4*2

    CME10*1

    CME5*2

    CME15*1

    CME8*2

    CME8*2

    CME10*2



    CME15*2

    CME15*2

    CME20*2

    CME20*2

    型号*数量(3)



    CME8*1

    CME10*1

    CME15*1

    CME5*2

    CME15*1

    CME8*2

    CME20*1

    CME10*2

    CME10*2

    CME15*2

    CME15*2

    CME20*2

    CME20*2

    CME25*2

    CME25*2

    宽*深*高

    mm

    875*890*1960

    1480*890*1960

    1750*890*1960

    2490*890*1960

    3095*890*2050

    重量

    kg

    315

    366

    375

    387

    410

    425

    440

    470

    630

    680

    940

    980

    1040

    1230

    1270

    (1) 回风干球温度24℃、相对湿度50%,室外环境干球温度35℃的情况下;
    (2)环境温度≤40℃时,所配的冷凝器型号,具体参数请查阅CME系列风冷冷凝器参数表;
    (3)环境温度>40℃时,所配的冷凝器型号,具体参数请查阅CME系列风冷冷凝器参数表。



    OPTIMA.DXA/DXW(配置EC风机)

    型号



    16E1A1

    20E1A1

    26E1A2

    30E1A2

    35E1A2

    40E2A3

    50E2A3

    60E2A4

    70E2A4

    80E2A4

    90E2A5

    100E2A5

    送风方式



    O:上送风;U:下送风

    机组供电



    380V/3Ph/50Hz

    制冷量

    DXA(1)

    kW

    18.3

    20.6

    26.8

    31.2

    35.9

    45.1

    52.2

    61.3

    72.1

    81.2

    90.5

    103.3

    DXW(2)

    kW

    17.6

    21.5

    27.9

    31.2

    36.1

    45.8

    57.2

    62.1

    72.2

    82.3

    90.4

    106.7

    压缩机



    全封闭涡旋式

    送风机

    形式



    无蜗壳EC后倾离心风机

    数量

    n.

    1

    1

    1

    1

    1

    2

    2

    3

    3

    3

    3

    3

    风量

    m3/h

    5750

    6320

    8900

    9600

    9600

    12600

    13600

    17800

    19200

    21000

    24600

    27900

    电加热量

    kW

    6

    6

    9

    9

    9

    13.5

    13.5

    18

    18

    18

    18

    18

    电加湿量

    kg/h

    3

    3

    5

    5

    5

    8

    8

    8

    8

    8

    8

    8

    风冷室外机(DXA)



    AMAE5*1

    AMAE6*1

    AMAE8*1

    AMAE10*1

    AMAE12*1

    AMAE6*2

    AMAE8*2

    AMAE10*2

    AMAE12*2

    AMAE15*2

    AMAE18*2

    AMAE20*2

    宽*深*高

    mm

    875*890*1960

    1480*890*1960

    1750*890*1960

    2490*890*1960

    3095*890*2050

    DXA重量

    kg

    310

    360

    370

    410

    440

    620

    670

    930

    980

    1020

    1210

    1250

    DXW重量

    kg

    322

    374

    385

    423

    431

    656

    709

    971

    1013

    1076

    1256

    1300

    (1) 回风干球温度24℃、相对湿度50%,室外环境干球温度35℃的情况下;
    (2) 指回风干球温度24℃、相对湿度50%,冷凝器进水温度30℃,标准水流量情况下。



    OPTIMA.CW/CWD


    型号



    20A1

    30A1

    40A2

    45A2

    55A3

    65A3

    80A4

    100A4

    120A5

    140A5

    送风方式



    O:上送风;U:下送风

    机组供电



    380V-3Ph-50Hz

    制冷量(1)

    kW

    24.8

    30.3

    40.8

    47.7

    55.8

    66.5

    80.5

    100.2

    112.1

    134.5

    送风机





    形式



    无蜗壳EC后倾离心风机

    数量

    n.

    1

    1

    1

    1

    2

    2

    3

    3

    3

    3

    风量

    m3/h

    6750

    6750

    9600

    9600

    15300

    15300

    21600

    21600

    28900

    28900

    电加热量

    kW

    6

    6

    9

    9

    13.5

    13.5

    18

    18

    18

    18

    电加湿量

    kg/h

    3

    3

    5

    5

    8

    8

    8

    8

    8

    8

    宽*深*高

    mm

    875*890*1960

    1480*890*1960

    1750*890*1960

    2490*890*1960

    3095*890*2050

    CW重量

    kg

    310

    335

    380

    410

    470

    510

    550

    575

    660

    690

    CWD重量

    kg

    327

    356

    408

    448

    504

    556

    600

    642

    730

    785

    (1) 指回风干球温度24℃,相对湿度50%;进/出水温度:7℃/12℃。
